製品情報

名称SUS板金と丸パイプの全周溶接
加工方法ファイバーレーザー溶接(隅肉溶接)
材質ステンレス
サイズ100x40X45
板厚1.0
加工時間30秒

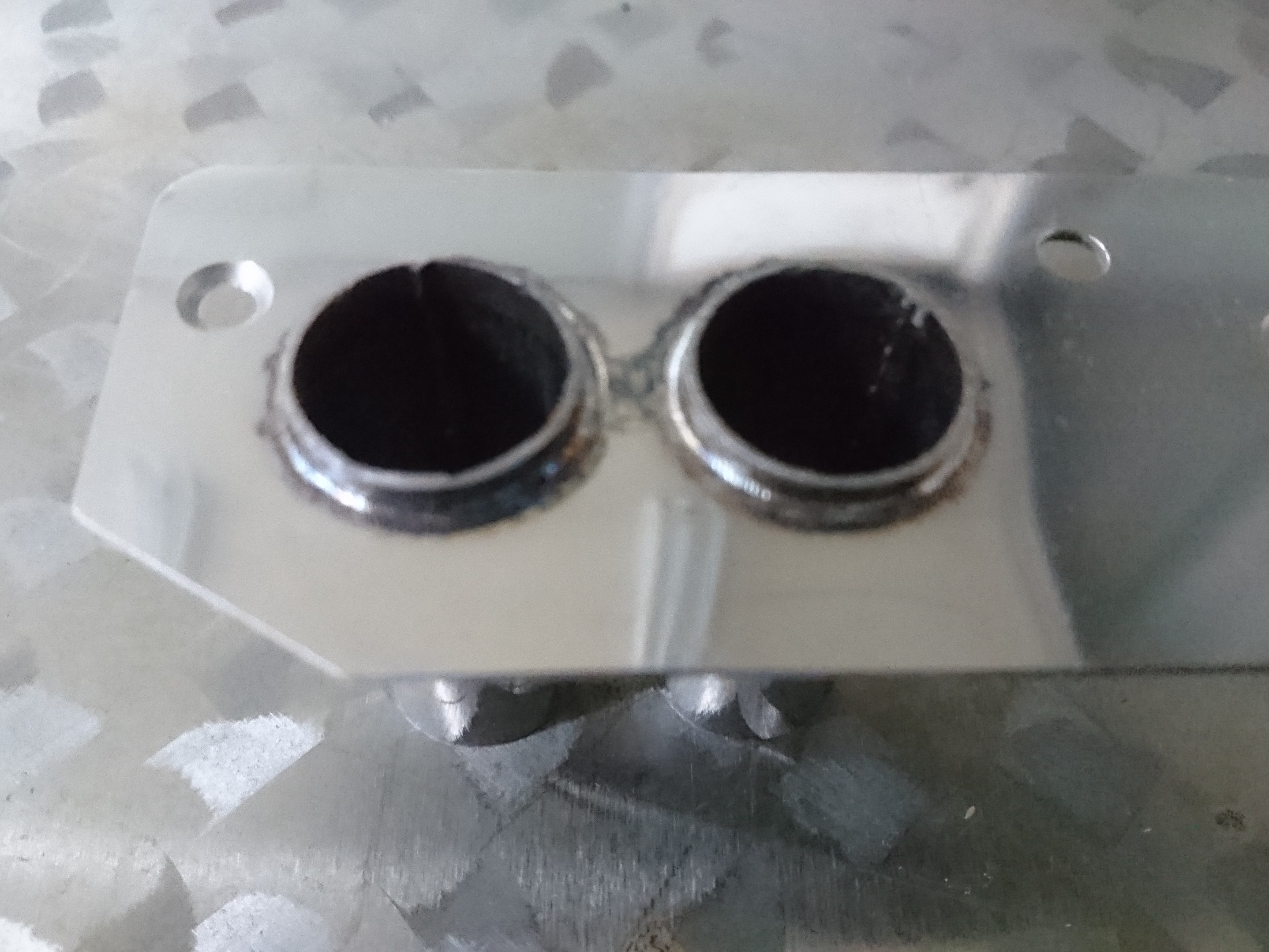

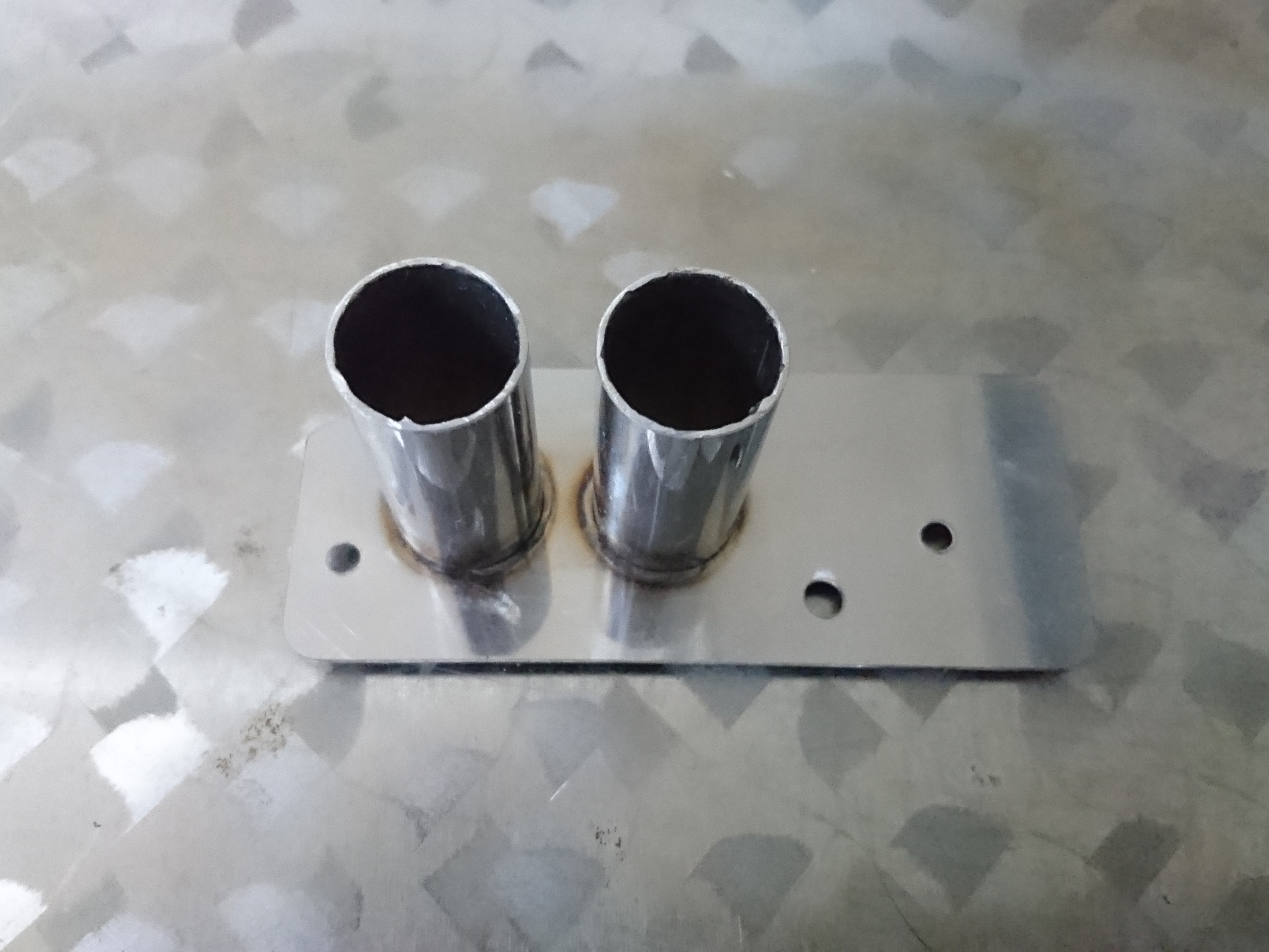

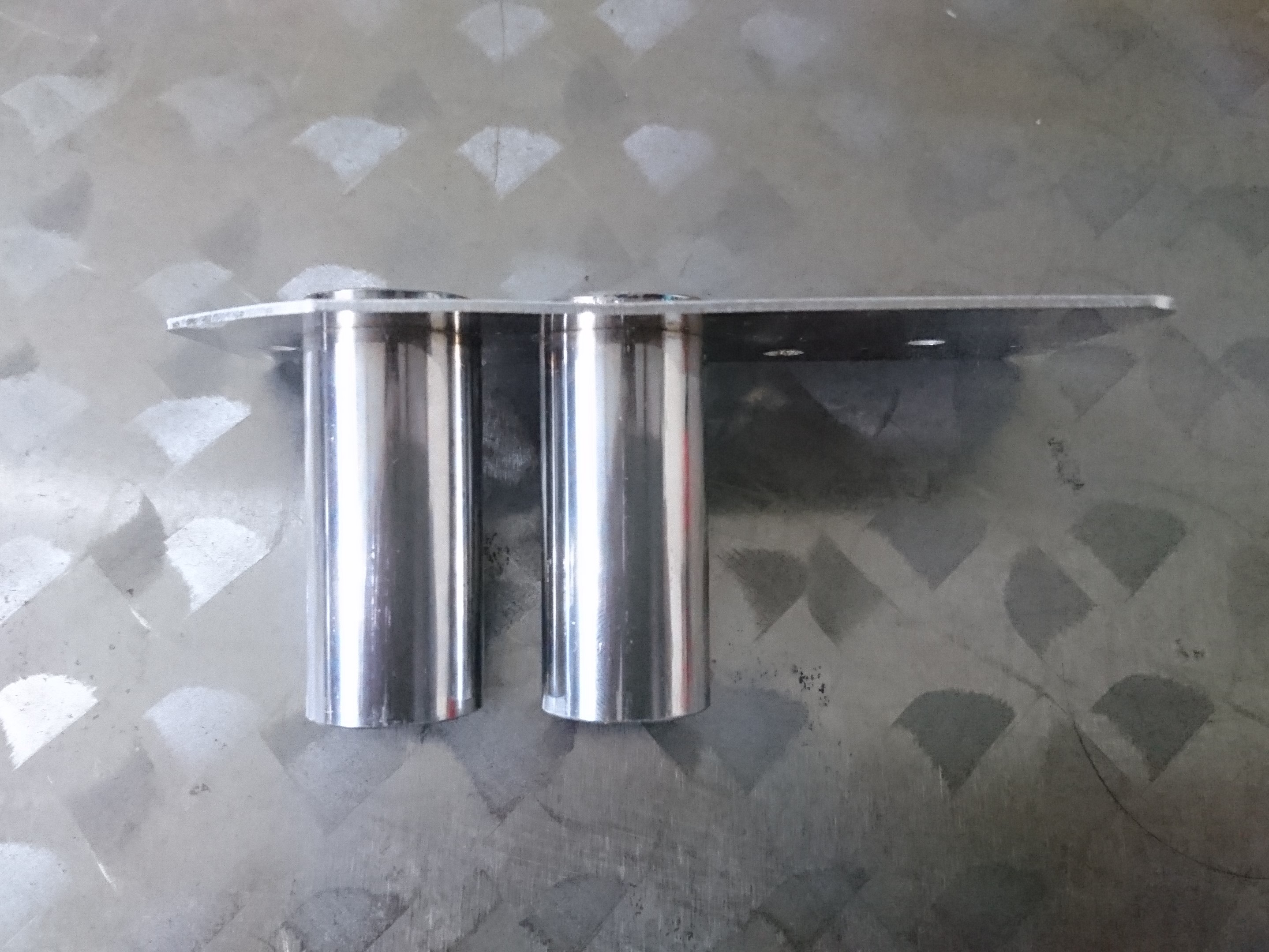

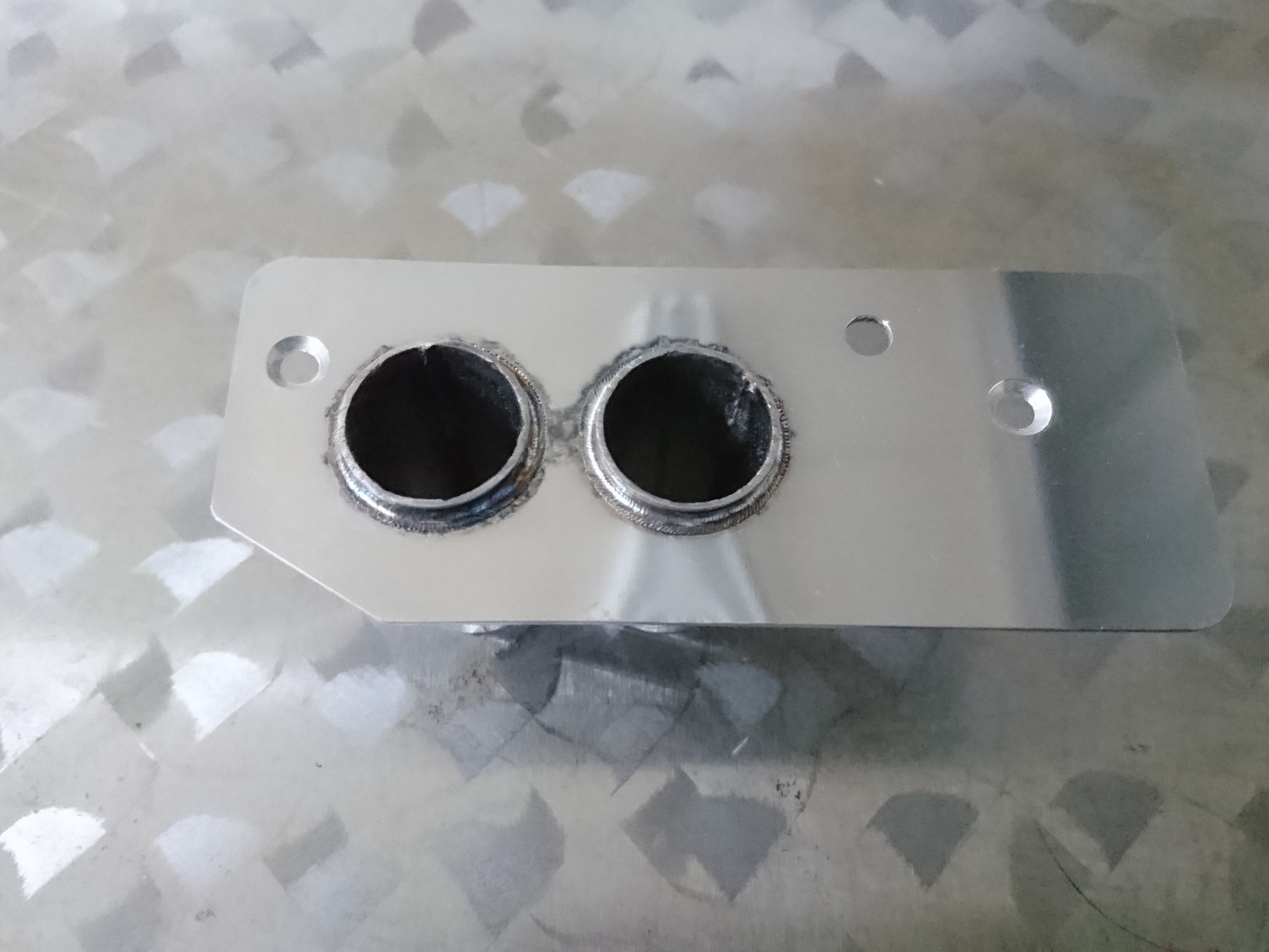

この製品は、ステンレス板の丸穴に丸パイプを挿入して全周をファイバーレーザーにて溶接を行った加工事例です。

パイプの端面と溶接位置が近いため、このような丸パイプをTIG溶接で全周溶接をした場合、溶接の熱が加わり過ぎてしまうと、パイプの端面が溶け落ちてしまします。そのため、TIG溶接による丸パイプの全周溶接は、非常に高難易度の技量が求められる溶接となっています。

しかし、ファイバーレーザー溶接を用いれば、一定の熱量でパイプ全周を溶接する事が出来るため、端面が溶け落ちる事なく、高速かつキレイな溶接が可能となります。
