製品情報

名称R形状の連続溶接
加工方法ファイバーレーザー溶接（角接手）
材質SECC
サイズ1400×800
板厚1.0
加工時間２分３０秒

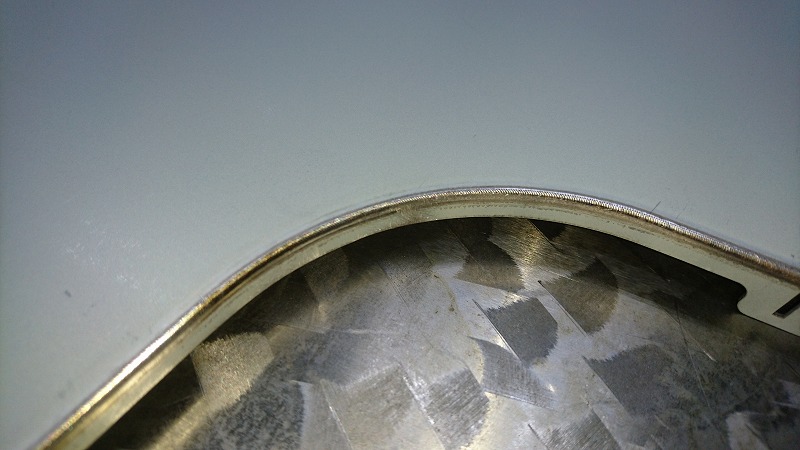

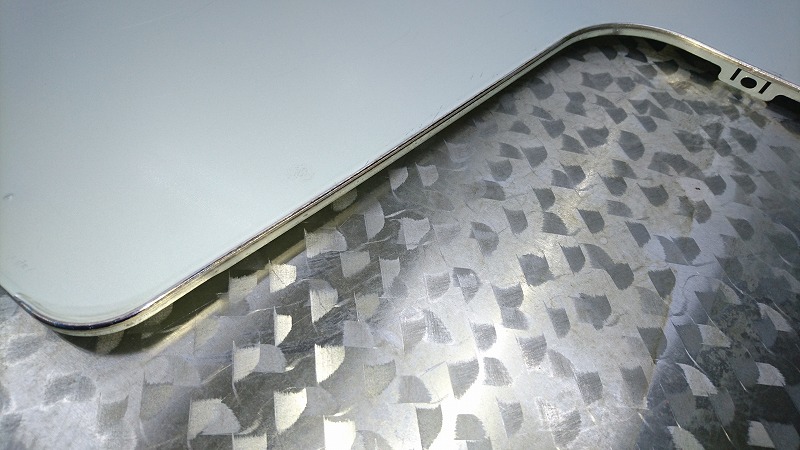

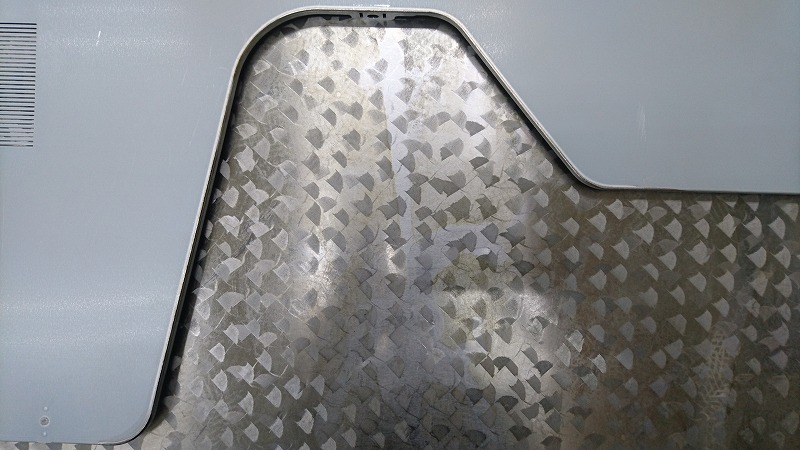

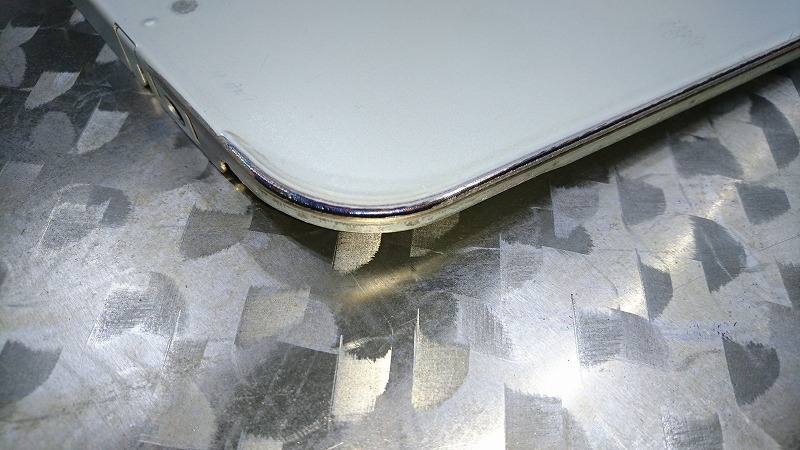

この製品は幅6mm、長さ630mmのR形状の曲がった板を連続してファイバーレーザー溶接を行った加工事例です。

通常このような場合は、直線形状部分は曲げで加工を行い、Ｒ形状の部分だけをTIGで溶接をして製作を致します。しかし、この製品は1400×800と製品サイズが大きく、曲げ加工時にベンダーに干渉してしまい曲げる事が出来ませんでした。また、プレスで絞る方法も考えましたが、イニシャルコストが掛かってしまい断念しました。

さらにTIGで溶接する場合は、630mmという長い距離を溶接するだけでも技量が必要となり、仕上げも形状や板厚１mmの場合は非常に難易度が高くなります。更に、TIG溶接の場合は入熱が多いため、溶接での歪みが大きくなり、不良品となる可能性が大きくなります。

一方、ファイバーレーザー溶接を用いる事で、これらの課題をクリアする事ができます。今回の加工事例のような連続した溶接も可能で、仕上げも不要となります。
