製品情報

名称アルミ材のR形状溶接
加工方法ファイバーレーザー溶接(角継手)
材質アルミ
サイズ100×50×50
板厚1.0×1.0
加工時間30秒

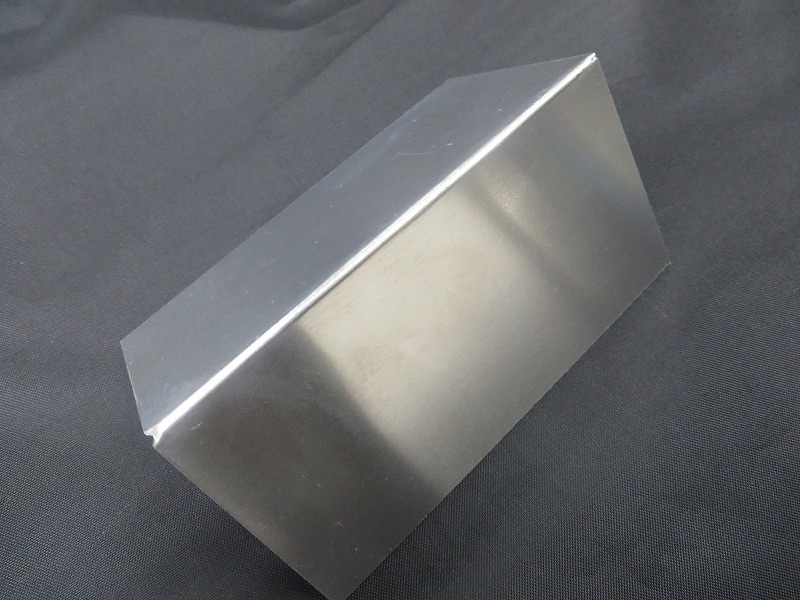

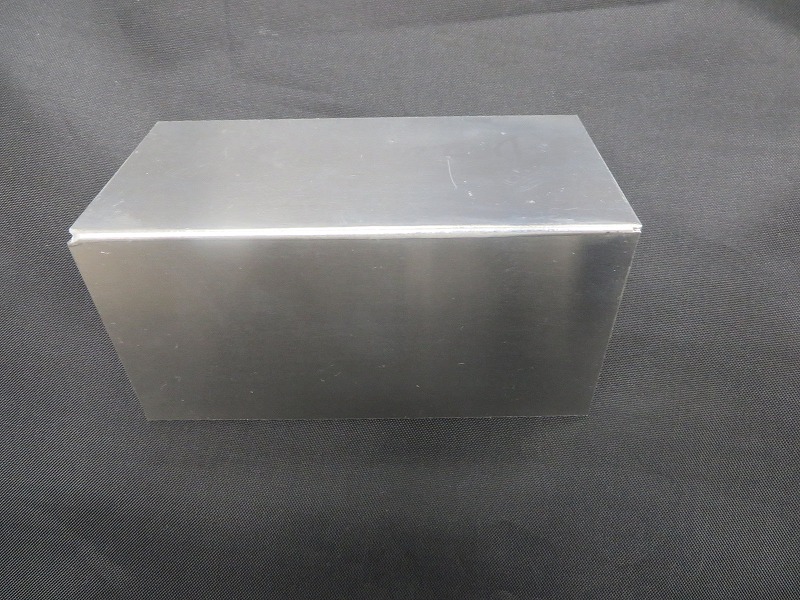

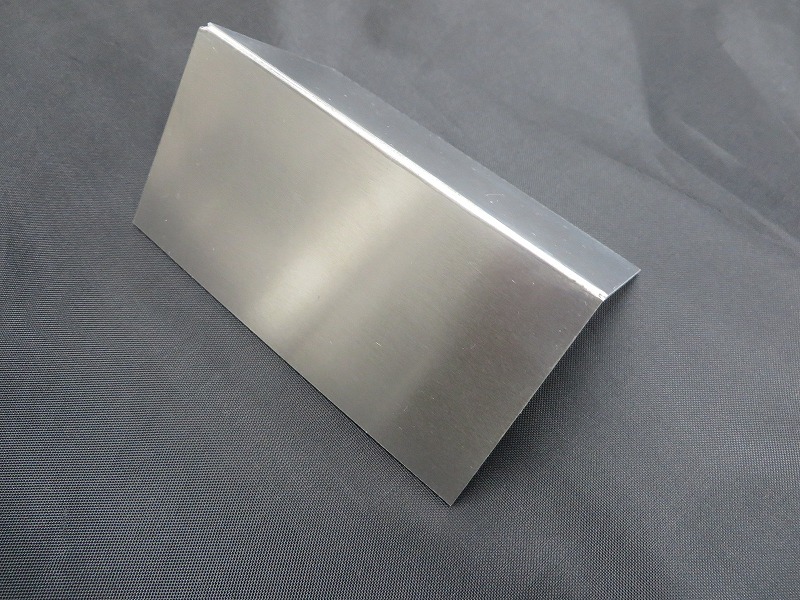

こちらは、ファイバーレーザーロボットを用いてアルミ材を溶接した加工事例です。写真のように板材の端面と端面を合わせた箇所にファイバーレーザーにより溶かし込み、R形状の継手を製作しております。コーナーにおける溶接も、ファイバーレーザーであれば熱による歪みが発生しにくくなるため、R形状を仕上げレスで溶接することができます。そのため、仕上げ工程を省略することができるため、製品全体における時間や費用の削減につながります。

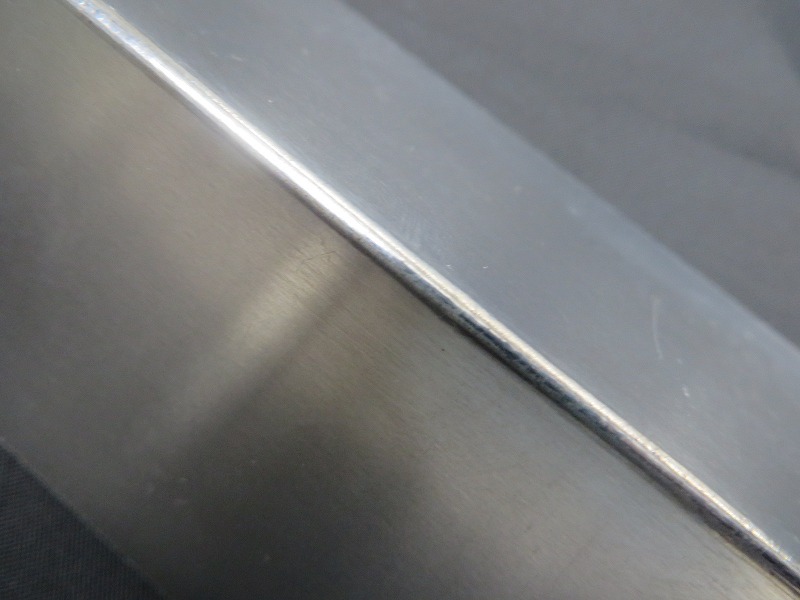

通常、アルミは融点が低いためにすぐに溶融してしまい、アーク溶接やYAG溶接では溶接が困難とされています。しかし、高出力のファイバーレーザー溶接では高エネルギー密度のレーザーを局所的に照射することで、アルミが溶融しきる前に溶接を行うため、アルミのレーザー溶接を実現できます。また連続照射によるCW溶接によって、写真のようなきれいで滑らかな溶接ビードを実現することができます。

アルミの溶接でお困りの方、外観の美しさと低コストの溶接を両方実現したい方は、ぜひお気軽にお問い合わせください。
