静電塗装とは?

静電塗装は、塗料に静電気を帯電させ、対象物に対して静電気の性質を利用して塗装する塗装方法です。帯電した塗料が、静電気の力で物体に引き寄せられる性質を活用し塗装を行います。静電塗装の最大の特徴は、塗料を均一に付着させやすい、つまりは綺麗に塗装をしやすいという点にあります。

また塗料を均一に付着させやすいため、美観性に優れれているだけでなく、塗料の無駄を減らし、効率的な塗装を実現することができます。



静電塗装の仕組み

次に静電塗装の仕組みについて解説します。塗装工程を始まる前に、まずは対象物の洗浄や脱脂などの作業があります。その工程を経たうえで、次の塗装の仕組みで静電塗装は行われます。

①帯電

スプレーガンを使用して塗料に静電気を帯電させます。この帯電により塗料粒子は正または負の電荷を帯びます。

②対象物の接地

塗装対象物は接地(グランド)されており、帯電した塗料粒子は電位差によって引き寄せられます。

※接地(グランド):電気回路や電気機器の電位を大地(地面)の電位と同じにすること、またはその状態のこと。

③塗料粒子の移動

帯電した塗料粒子は、スプレーガンから放出されると、電場の影響を受けて対象物に向かって移動します。

④塗膜の形成

対象物に塗料粒子が均一に付着し、塗膜が形成されます(塗装完了となります)。塗装後は乾燥させる工程を経て、塗装完了となります。



静電塗装と粉体塗装の違い

板金加工における塗装は主に、粉体塗装、溶剤塗装の2種類があります。静電塗装は、このうち粉体塗装、溶剤塗装のどちらにもあてはまる塗装方法になります。

粉体塗装は、言葉通り粉末状の塗料を被塗物に付着させることで塗装を施す方法です。この粉末状の塗料を被塗物に付着させる際、塗料を帯電させ(あるいは塗装対象も同時に帯電させることで)静電気の性質を利用して、塗装を行います。つまり、粉体塗装は静電気の性質を利用しているため、静電塗装の一種と言えます。

次に溶剤塗装ですが、そのまま溶剤を吹きかける場合と、帯電させて行う場合の2パターンがあります。そのまま溶剤を吹きかける場合、ムラなく塗るためには作業者の技術が必要になりますが、帯電を行うことで比較的誰でも綺麗に塗装を行うことができるようになります。

粉末塗装や溶剤塗装についてそれぞれ下記記事でも詳しく解説しておりますので、是非合わせてご覧ください!

>>「粉体塗装のメリット・デメリットとは?製品事例をご紹介!」について詳しくはこちら

>>「溶剤塗装とは?溶剤塗装と粉体塗装の違いもご紹介!」について詳しくはこちら



静電塗装のメリット

上記で紹介したような特徴もメリットを整理しますと、静電塗装のメリットは下記の通りです。

①高い効率性

静電塗装は塗料の塗着効率が高く、塗料の無駄が少ないです。

②均一な仕上がり

帯電した塗料粒子が均一に付着するため、塗膜の厚さが均一になり、美しい仕上がりが得られます。

③環境に優しい

塗料の飛散が少なく、VOC(揮発性有機化合物)の排出が抑えられるため、環境負荷が低いです。

④コスト削減

塗料の無駄が少ないため、長期的にはコスト削減が期待できます。



筐体設計・製造.comの静電塗装の特徴



①お客様の求める製品に合わせた技術提案

筐体設計・製造.comでは、筐体をはじめとした板金部品、製品の塗装を数多く行ってきた実績がございます。そして、設計段階からの提案を得意としておりますので、高い品質での塗装を実現し、また目的に合わせた塗装の実現をするためのご提案も数多く行ってきました。

実際に行った溶接に関わる技術提案事例としては下記がございます。是非こちらも合わせてご覧ください。

>>材質変更による塗装品質のトラブル防止

>>洗浄液の排出ルートの設計による塗装品質の向上



②クリーンルーム完備の自動コンベア式塗装ラインとバッチ式塗装ブースを完備

筐体設計・製造.comを運営しております岡部工業株式会社では、新たに新工場を立ち上げ、塗装設備を充実させました。クラス10万のクリーンルーム内にコンベア式の連続塗装ラインを導入し、またコンベアラインに収まらない1m以上の板金部品や大型筐体は、バッチ式で塗装を行うことが可能です。

更に前工程として、脱脂効果を高めるために最終工程に純水を使用することで品質を高め、また塗装後の焼付工程も、2基のバッチ炉とコンベア式山形焼付乾燥炉でワンストップで仕上げることが可能です。



筐体設計・製造.comの静電塗装による製品事例

ここでは当サイト「筐体設計・製造.com」が実際に行った静電塗装の事例をご紹介します。

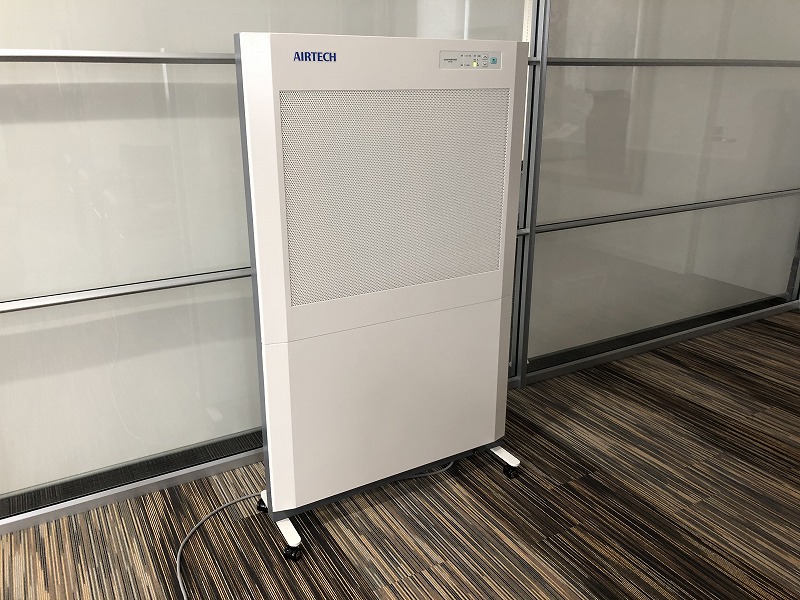

・クリーンパーティション



こちらは、超薄型パーティションタイプの業務用空気清浄機「クリーンパーティション」です。気流により、クリーン仕様と汚染除去仕様の2種類のラインナップがございます。室内清浄度の向上、作業台に設置しクリーンベンチとして・・・

>>詳細はこちら

>>製品事例一覧を見る



対応可能な精密板金の塗装一覧

当サイトを運営する岡部工業では、様々な精密板金の塗装種類に対応しております。詳細は下記をご覧ください。

>>筐体設計におけるポイントまとめ

>>筐体塗装の目的とは?ポイントから事例まで解説!

>>粉体塗装のメリット・デメリットとは?製品事例をご紹介!

>>シボ塗装の特徴と塗装時のポイントとは?

>>溶剤塗装とは?溶剤塗装と粉体塗装の違いもご紹介!

>>静電塗装とは?静電塗装の仕組みや粉体塗装との違いを解説!

>>エポキシ塗装の特徴と塗装面に与える効果を徹底解説!



>>精密板金筐体の「組立・溶接」に関するよくある質問はこちら





精密板金の塗装から組立まで、すべてお任せください!



新工場の塗装設備

岡部工業の新工場では、筐体板金の塗装から組立までを一貫対応するワンストップ生産体制を実現しています。自動コンベア式とバッチ式の両方に対応可能な広大な塗装エリアを備え、お客様のさまざまなニーズに柔軟に対応します。



>>板金加工から塗装・組立までワンストップ対応!岡部工業の次世代工場「板金ソリューションファクトリー」



精密板金 塗装・組立までのワンストップ生産体制

岡部工業の塗装工程、組立工程についてご紹介いたします。



クラス10万のクリーンルーム内のコンベア式塗装ブース

クリーンルーム内に連続塗装ラインを設置して高品質で高効率の塗装を可能にしております。

クラス10万のクリーンルーム内の コンベア式塗装ブース



脱脂効果の高い前処理工程

前処理での脱脂工程においては、最終工程に純水を使用することで、脱脂効果を高めております。

脱脂効果の高い前処理工程



焼付乾燥炉で仕上げ管理

塗装後の焼付工程も、2基のバッチ炉とコンベア式山形焼付乾燥炉にて、ワンストップ対応いたします。最終外観品質までこだわりを持ち、仕上げ管理をいたします。

焼付乾燥炉で仕上げ管理





大物筐体用塗装ブース

コンベアラインに収まらない1m以上の板金部品や大型筐体は、バッチ式で塗装を行います。溶剤塗装、粉黛塗装、どちらにも対応しております。

大物筐体用塗装ブース





AIを活用した組立現場・ストックヤードを兼ねた部品倉庫

生産管理システムが完備されたフロアにて、多品種少量の精密板金筐体の仕上げ組立を行い、お客様に納期通りに高品質な製品をお届けいたします。生産情報をビッグデータとして収集し、AIで分析を行うことで、高効率生産を実現いたします。

また、組立後の板金筐体だけでなく、組立に必要な部品も取り揃える部品倉庫もございます。広大なストックヤードも兼ねており、100台以上の大型板金筐体の出荷調整も可能です。

筐体組立・ストックヤード





詳細は下記をご覧ください!

>>板金加工から塗装・組立までワンストップ対応!岡部工業の次世代工場「板金ソリューションファクトリー」



こちらのYouTubeでは、筐体板金の塗装工程を動画でご覧いただけます。

塗装①(マスキングから塗装吹き付け)

塗装②(吹付塗装から焼き付けへ)

塗装前の部品の洗浄工程①

塗装前の部品の洗浄工程②

塗装前の部品の洗浄工程③(乾燥後)



>>岡部工業のYouTubeチャンネルはこちら





静電塗装は筐体設計・製造.comにおまかせ!

筐体設計・製造.comでは大型で高精度な筐体板金の設計・製作に特化しています。国内工場では、最新のファイバーレーザーロボット溶接機を導入しており、薄板板金の溶接加工を得意としています。

強みである溶接加工以外にも、曲げ加工や組み立て、塗装をはじめとする設計・製造だけでなく、各工程への知識・ノウハウを生かしたVE提案まで行います。

そのため、加工が簡単でコストを抑えた筐体の製造ができます。
粉体塗装をはじめとする筐体の設計から製造までの一貫対応なら、是非筐体設計・製造.COMにお任せください。
